139-2253-0001六孔磁珠的作用：抗干擾，用于EMC電磁兼容認證。六孔磁珠在高頻損耗非常大，具有很高的導磁率，使電感的線圈繞組之間在高頻高阻的情況下產生的電容最少，當磁珠中有電流穿過時，鐵氧體對低頻電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大的衰減。
六孔磁珠常用規格：R6H-1.5T六孔磁珠、R6H-2T六孔磁珠、R6H-2.5T六孔磁珠、R6H-3T六孔磁珠、R6H-1.5*2T六孔磁珠
1.體型小，中等大，小電流（達3A），大阻抗值，有效抑制EMI電磁波。
2.阻抗值：200歐姆到1000歐姆之間.
3.鎳鋅氧化磁芯.
4.鍍錫線.
5.頻率：1MHZ到300MHZ.

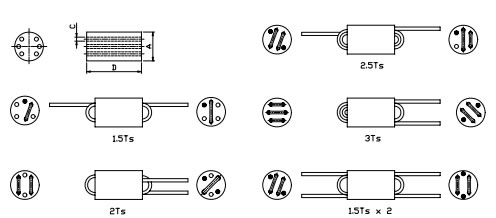

六孔磁珠封裝尺寸及參數列表
| 型號 | 阻抗@25MHZ(Ω) | 阻抗@100MHZ(Ω) | 尺寸 | 尺寸 | 圈數 | Fig |
| A | D | |||||
| R6H-1.5T | 390 TYP | 480 TYP | 6.0±0.25 | 10.0±0.50 | 1.5 | 1 |
| R6H-2.0T | 510 TYP | 580 TYP | 6.0±0.25 | 10.0±0.50 | 2.0 | 2 |
| R6H-2.5T | 680 TYP | 690 TYP | 6.0±0.25 | 10.0±0.50 | 2.5 | 3 |
| R6H-3.0T | 750TYP | 860 TYP | 6.0±0.25 | 10.0±0.50 | 3.0 | 4 |
| R6H-1.5*2T | 340 TYP | 450 TYP | 6.0±0.25 | 10.0±0.50 | 2*1.5 | 5 |
六孔磁珠規格書（1216人點擊查看）
